諧波減速軸承

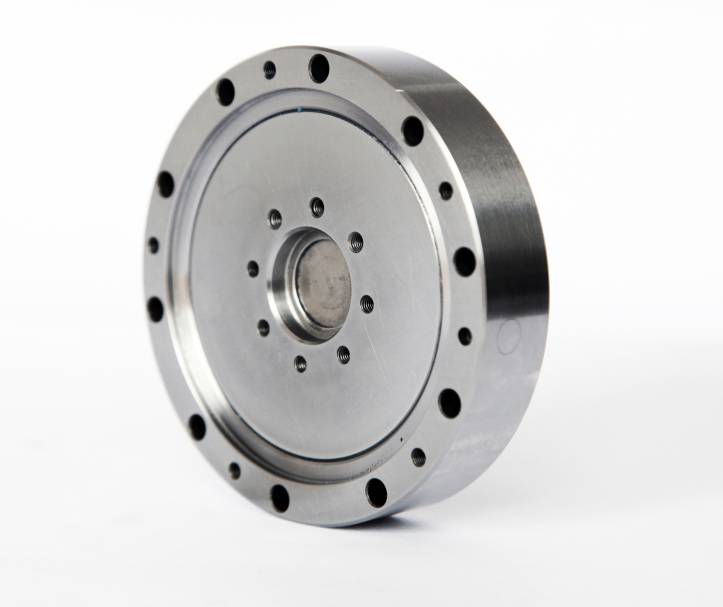

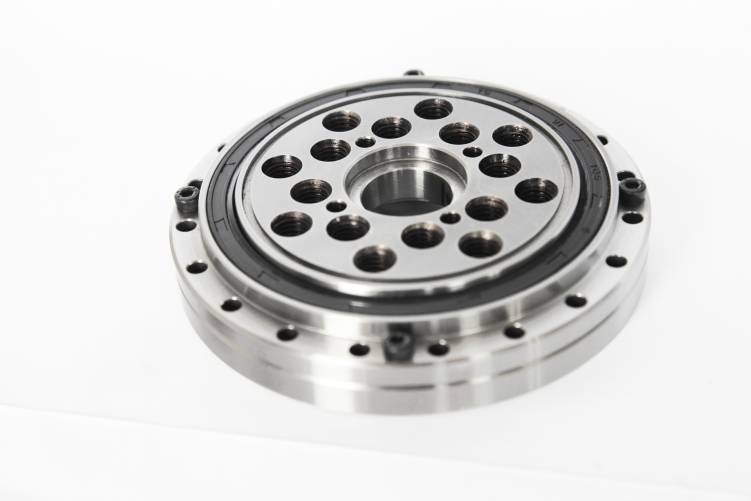

諧波減速機軸承是一種專業為諧波減速機而生的配套軸承。諧波減速器軸承包括剛性軸承和柔性軸承兩大類型。剛性軸承又分為四種系列，CSF系列、CSG系列、SHG系列、SHG系列，剛性軸承采用國際上諧波減速器的命名方式命名。諧波減速機配套交叉滾子軸承，根據其使用場合分為外圈分體、內圈整（CSF/CSG系列）和外圈和內圈整體（SHF/SHG系列）兩大類。滾動體為圓柱滾子，分布于互成90°垂直排列在V型滾道中。這種結構使得單個軸承就可以同時承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷，軸承具有很高的剛度、旋轉精度以及復合承載能力；該類軸承外形緊湊，軸承自帶有安裝孔，便于客戶直接安裝，適合于各種不同類型的諧波減速機。
|

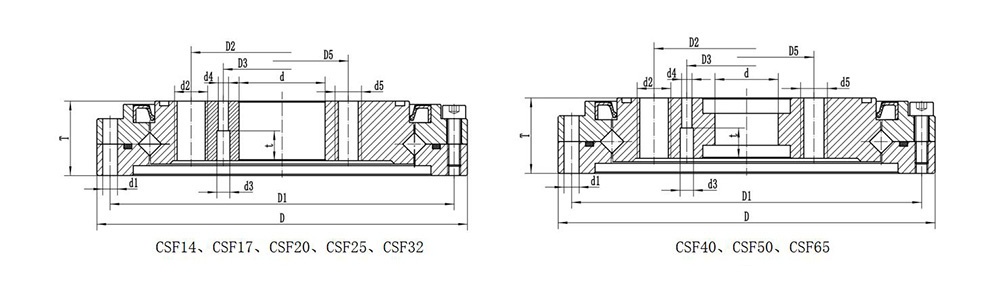

軸承型號 |
軸承尺寸 | 額定載荷（KN） | 重量 | |||||||||||||
| d | D | T | D1 | D2 | D5 | D3 | d1 | d2 | d5 | d3 | d4 | t | Cr | Cor | Kg | |
| CSF（CSG)14 | 9 | 55 | 16.5 | 49 | 23 | 14.5 | 15.5 | 8-Ф3.5 | 6-M4 | 6-M3 | 2-Ф3 | ---- | ---- | 4.6 | 5.1 | 0.25 |
| CSF（CSG)17 | 10 | 62 | 16.5 | 56 | 27 | 17.5 | 17.5 | 10-Ф3.5 | 6-M5 | 6-M4 | 2-Ф3 | ---- | ---- | 5.2 | 6.4 | 0.27 |
| CSF（CSG)20 | 14 | 70 | 16.5 | 64 | 32 | 24 | 19 | 12-Ф3.5 | 8-M6 | 8-M5 | 4-Ф3 | 4-Ф2.8 | 7 | 6.1 | 8.4 | 0.36 |
| CSF（CSG)25 | 20 | 85 | 18.5 | 79 | 42 | 30 | 26 | 16-Ф3.5 | 8-M8 | 8-M6 | 4-Ф3 | 4-Ф2.8 | 7 | 11.2 | 16 | 0.65 |
| CSF（CSG)32 | 26 | 112 | 22.5 | 104 | 55 | 40 | 34 | 16-Ф4.5 | 8-M10 | 8-M8 | 4-Ф5 | 4-Ф4.7 | 10 | 18.5 | 28.3 | 1.1 |
| CSF（CSG)40 | 24 | 126 | 24 | 117 | 68 | 50 | 42 | 20-Ф5 | 8-M10 | 8-M8 | 4-Ф5 | ---- | ---- | 18.9 | 30.7 | 1.6 |
| CSF（CSG)50 | 32 | 157 | 31 | 147 | 84 | 60 | 50 | 16-Ф5.5 | 8-M14 | 8-M14 | 4-Ф5 | ---- | ---- | 42.8 | 67.7 | 3.6 |
| CSF（CSG)65 | 44 | 210 | 39 | 198 | 110 | 80 | 64 | 20-Ф6.5 | 8-M16 | 8-M16 | 4-Ф6 | ---- | ---- | 67.7 | 114.9 | 7.8 |
