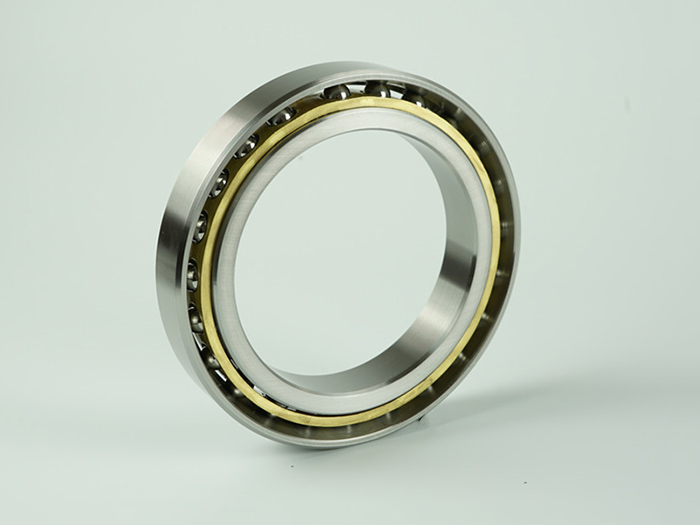

等截面薄壁角接觸球軸承在等截面薄壁軸承中角接觸球結構是應用較多的一種。等截面薄壁角接觸球軸承它具有圓形窗子孔保持架，將深溝球軸承一側的內圈或外

圈滾道的擋邊降低，則形成角接觸球軸承。

其裝配方式可容納圓形好孔保持架和更大更多滾珠，并形成更大的接觸角，獲得更大的軸向載荷能力。等截面軸可以受徑向載荷和單向推力載荷，通常與另一

個相同結構的軸承一起使用。角接觸球軸承的優勢是它可以提供比徑向深溝球類型或四點接觸球類型更大的軸向承承載能力。

薄壁角接觸球軸承與薄壁深溝球軸承不同之處在于薄壁角接觸球軸承有足夠的徑向游隙，能形成足夠的接觸角來承受軸向載荷。標準軸承的接觸角為3°。滾珠

數量大約是滿滾子型的65%。

軸承材質：有高碳洛軸承鋼Gcr15和不銹鋼440C、9cr18等。

保持架材質：可以為黃銅、尼龍、膠木。

NKAA等截面薄壁角接觸球軸承型號參數

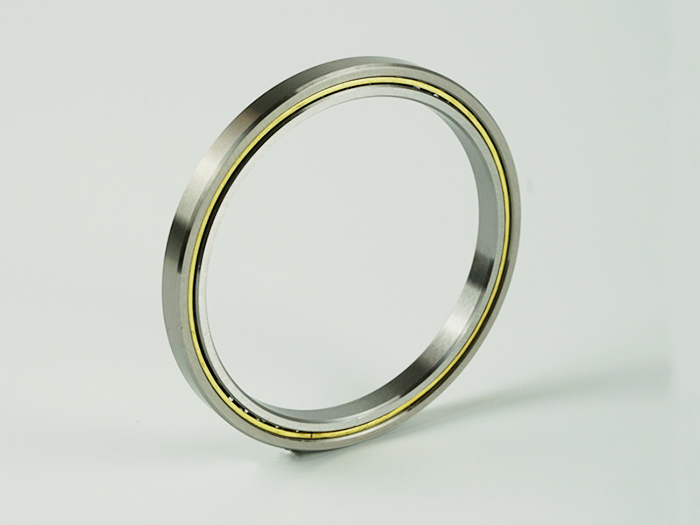

薄壁公制球軸承A型（角接觸球結構）能承載較大的軸向力，轉速高于四點球軸承和深溝球軸承。同時也承載著部分的徑向力?？梢约庸こ膳浣M的產品（如面對

面配組、背對背配組、串聯配組)，便于使用與安裝。

薄壁公制角接觸球軸承規格厚度有8mm13mm20mm三種規格。軸承尺寸從20~762mm均可加工。

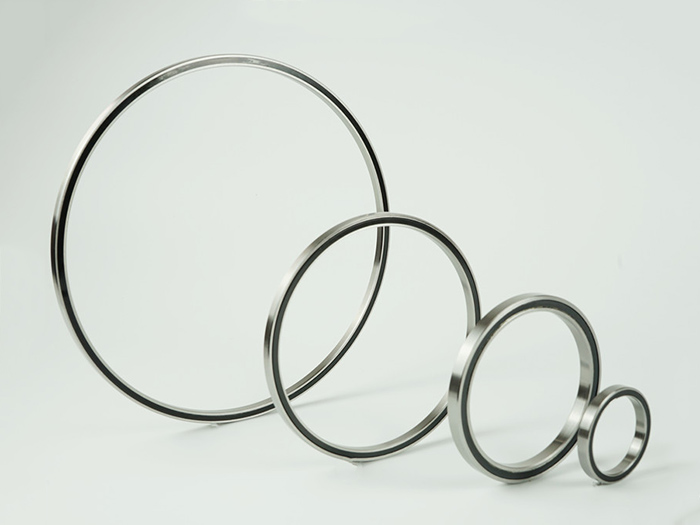

密封公制球軸承A型（角接觸結構）可以承載徑向力與軸向力雙重力負荷。角接觸結構的接觸角越大，軸向承載能力越高；接觸角為徑向平面內球和滾道的接觸

點連線與軸承軸線的垂直線間的角度。

加入這個密封圈既能阻擋潤滑脂從軸承兩邊外泄，又能阻擋污物從軸承的兩邊侵入。密封形式有單面密封和雙面密封供選擇。密封的材料為丁晴橡膠。另外角接

觸類型可以提供多種配組方式（面對面配對、背對背配對、三組配對等）

薄壁密封公制角接觸球軸承規格：厚度有8mm13mm20mm三種規格。
