近些年來，隨著國內軸承行業的飛速發展，YRT轉臺軸承已基本實現國產化，廣泛應用于精密回轉臺立式磨床，分度頭，滾齒機，銑齒機，四軸五軸，DD馬達等精密裝置。

但仍有很大一部分客戶朋友對YRT轉臺軸承的結構不太了解，我們在實際工作中也經常跟客戶去解釋這個問題，今天，就跟大家一起來解析一下。

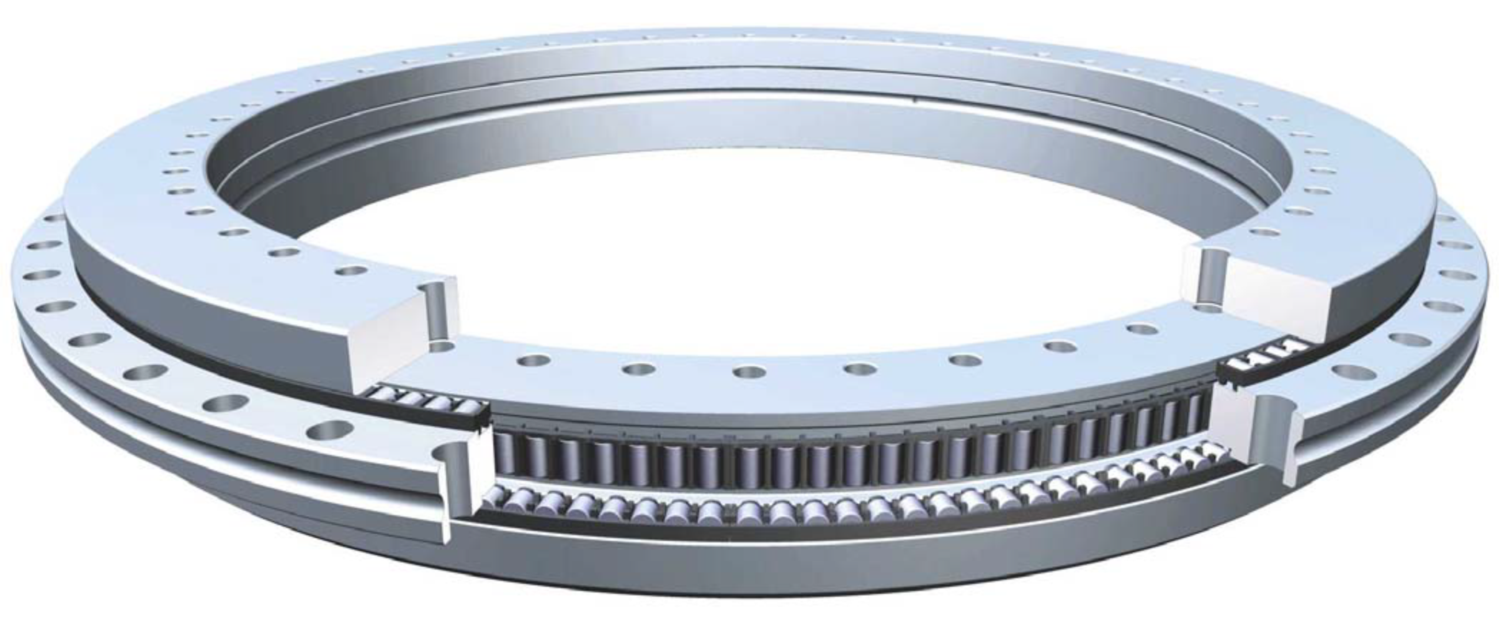

YRT轉臺軸承結構是由一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。

適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、工件軸等精密裝置。

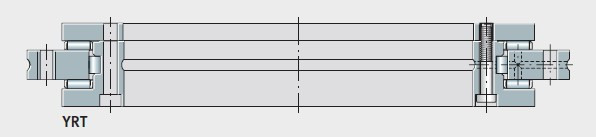

YRT轉臺軸承標準結構

推力－向心組合結構，可同時承受雙向軸向載荷、徑向載荷和傾覆力矩。軸承上均布有安裝孔，可使用螺栓直接對軸承固定；出廠時軸承已加有預載荷，安裝無需調整游隙；YRT轉臺軸承系列適用于轉速較低、運轉周期較短、對剛性和精度要求高的場合，如回轉工作臺、分度頭等。

洛陽萊克精密機械有限公司生產的YRT轉臺軸承，在出廠時已經為軸承注入潤滑油脂，您在使用的過程中，可根據工況，在六個月到12個月之間重新注入油脂，我們在內圈和外圈上分別設計有注油孔，客戶可自行操作，簡單方便。

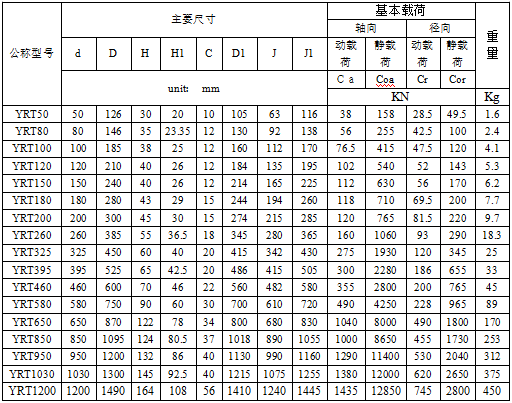

YRT 轉臺軸承選型手冊

如果您對YRT轉臺軸承有更高的精度要求，或者尺寸方面有特殊需求，請聯系我們，我們可根據您的工況或者圖紙，為您進行非標定制。

安裝指南：

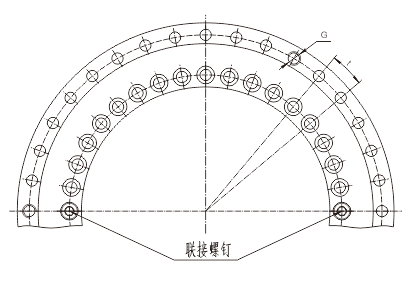

聯接螺栓保證了軸承在運輸過程中的安全。為了使軸承對中更容易，安裝前要松開軸承自身的聯接螺栓，并在安裝后擰緊或者取下。

根據給定的擰緊力矩 MA ，用力矩扳手按照十字交叉順序扭緊，且要分三個步驟進行：

（擰緊固定螺栓的同時邊轉動軸承，下圖）

步驟 1 ： 40% MA

步驟 2 ： 70% MA

步驟 3 ：100% MA

注意安裝螺栓的等級。安裝力只許施加于要安裝的軸承套圈上，不許通過滾動體。

在安裝與拆卸過程中，軸承組件不可拆分或互換。如果軸承轉動異常困難，則松開安裝螺栓，重新按照十字交叉順序再次分三步擰緊，可以消除軸承變形。

洛陽萊克精密機械有限公司致力于YRT轉臺軸承和精密交叉滾子軸承的研發生產，在提高產品質量，精度，產能，服務好每一位客戶的路上，精益求精，持之以恒，不斷創新。
